rc串并联选频网络相图中圈起来的部分是怎么推导出来的？rc串并联选频网络相图中圈起来的部分是怎么推导出来的？其中放大电路采用集成运算放大器A，其选频网络是由R和C元件组成的串并联网络，RF和R支路引入一个负反馈。该电路由放大电路、选频网络、正反馈网络和稳幅环节四部分组成。
1、为什么要采用RC移相器,并且用相图来观测倍周期分岔等现象?如果不用移相…
RC偏转器用于使两个通道的输入信号叠加并作图，从而可以在相图中观察到倍周期分岔现象。用示波器可以观察到图像，用电流表可以看到不可预测的现象。RC偏转器用于使两个通道的输入信号叠加并作图，从而可以在相图中观察到倍周期分岔现象。用示波器可以观察到图像，用电流表可以看到不可预知的现象。该电路由放大电路、选频网络、正反馈网络和稳幅环节四部分组成。
根据RC选频网络形式的不同，RC振荡电路可分为RC超前(或滞后)相移振荡电路和文丘里电路振荡电路。扩展数据:由超前移相电路或滞后移相电路作为选频网络和反相放大器组成的振荡器。它具有电路简单、经济方便的优点，但选频性差、幅度不稳定、频率调节不方便，所以一般用于频率固定、稳定性要求不高的场合。RC串并联选频网络连接在运算放大器的输出端和同相输入端之间形成正反馈，Rt和R1连接在运算放大器的输出端和反相输入端之间形成负反馈。
2、rc振荡电路原理

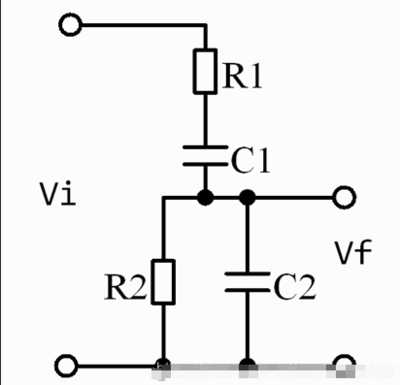

LC振荡电路的组成、原理、实验和动画讲解。RC正弦波振荡电路RC串并联网络振荡电路是一种应用广泛的RC振荡电路，用于产生低频正弦波信号。振荡电路的原理图如上图所示。其中放大电路采用集成运算放大器A，其选频网络是由R和C元件组成的串并联网络，RF和R支路引入一个负反馈。从图中可以看出，串并联网络中的R1、C1、R2和C2与负反馈支路中的RF和R正好组成一个桥的四个臂，所以这个电路也叫文氏桥振荡电路。
由运算放大器组成的RC串并联正弦波振荡电路不是依靠运算放大器内部的晶体管进入非线性区来稳幅，而是通过在外部引入负反馈来达到稳幅的目的。2.正弦波振荡器是一种正反馈放大器，具有频率选择网络，无需输入信号。如果用电阻和电容元件组成选频网络，称为RC振荡器，一般用来产生1 Hz，1Hz1MHz的低频信号。RC选频网络的选频功能不如LC谐振电路，所以RC振荡器的波形和稳定性比LC振荡器差。
3、为什么说RC串并联选频网络在正弦波振荡电路中即为选频网络又为正反馈…
由于电路在接通时会产生U0，U0的一部分电压会通过选频网络产生反馈电压Uf，Uf被输送到放大电路的U输入端，使输入端电压升高，进一步提高输出电压(正反馈过程)。如此反复，由于放大电路会从线性变为非线性，输出电压U0的增加会被限制在非线性环节，输出达到动态平衡状态。

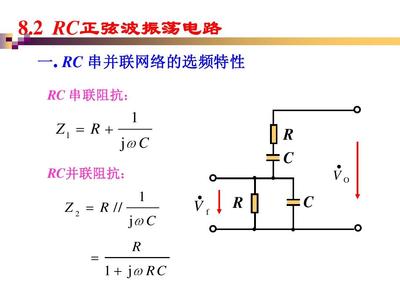

4、 rc串并联选频网络的相位图中的画圈部分是怎么推导出来的?
rc串并联选频网络相图中圈起来的部分是怎么推导出来的？每个RC电路会根据所选电阻电容的大小有一个固定的振荡频率，RC电路本身具有阻隔直流电流的功能。所以某一类电阻电容组成的RC电路，通过计算会阻止一部分频率通过另一部分频率，通过几个RC电路的组合，只能让某个频率范围内的信号通过，其他频率的信号会被阻隔在外。
